西双版纳绝缘鞋手套耐压装置 配套使用方法1、使用前根据图 2 将绝缘撑(3)安装在移动托架(1)上再将电极杆支撑(4)两端插入绝缘撑杆(3)内将电极杆依次装在电极支撑内。2、手套（绝缘靴）内盛水不能高于手套（绝缘靴）口以下 5CM 并确保手套（绝缘靴）露出水面的部分干燥清洁然后将高压电极置于手套（绝缘靴）内并将手套（绝缘靴）夹好。3、用 35kV 高压电缆将手套（绝缘靴）试验车上的高压输入螺母与手套（绝缘靴）试验台的高压出线口相连。用航插线将盛水槽 1-6 上的泄漏测量接线端与手套（绝缘靴）试验台上的接线端 X1-X6 一一对应相连。4、检查总电源是否与输入电源一致(-220V 50Hz)设定好电流继电器动作值同时设点好时间继电器的动作值合上空开电源指示灯亮调压器的手轮置于零位时零位指示灯亮此时可送电操作。送电之前一定要查地线是否接得牢靠，否则有危险。5、按下复位按钮使故障指示灯灭.按下送电按钮主接触器工作调压器受电电源指示灯灭、送电指示灯亮。6、顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于 3kV 的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。7、在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的手套（绝缘靴）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的手套（绝缘靴），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。8、整个试验过程结束后应切断电源拆卸手套（绝缘靴） 换第二批重复上述方法进行试验。

<西双版纳>天正华意电气设备有限公司

西双版纳绝缘鞋手套耐压装置操作示例下面以管理员测试为例，说明测试过程（测试过程中，除系统维护由管理员实现外，其他操作过程管理员和检验员一样）：双击测力机控制系统图标，进入系统界面；点击“登录”按钮，进入登录界面；从用户名中选“管理员”，在密码区键入密码“ANQ999”；(操作员密码：ANQ)进入标准测力机控制系统界面后，点击系统维护，然后占击送检单位，增加试件的送检单位名称，点击确定后退出；点击通道2的试件编号，填入试件编号“10”（通道2的编号为10—20）填入试件名称“葫芦”，填入额定值“10KN”， 点击确定后退出；其余编号相同操作；测试单位：设定本设备的使用单位；点击“退出”后回到主界面； 注意：系统维护在次设定后再次登录一般无须设定。 从送检单位中选择送检单位名称；通道选择：选取“2通道”；选择试件编号“11”，试件名称“葫芦”及额定力值“10”自动显示；上限调整：选择“105”，如果液压过冲，选择量可小点；下限调态：选择“95”保持时间：选取“300”按下校准键，校准键变红色，显示出当前零点值选择自动测试，按下测试，系统则自动工作。油缸快进，此时快进键变为红色，工作状态图标转动，通讯状态为绿色，当前力值逐渐升高，显示出受力红色曲线，当受力值达到额定力值的60％时，油缸慢进。当达到额定力值的上限时，油缸进入保持状态，保持键变为红色，剩余时间从当前力值达到额定力值的下限时开始开始倒计时；当前力值达到下限时，油缸慢进补力，当剩余时间为零时，油缸快退，松开被测试件。在测试过程中按下复位键，则系统进入初始状态。按下测试报告，则打印出试件的测试报告。注意： 在选用2通道做大拉力试验时，如拉力不再升高，需调高液压。如在自动控制与手动控制选择时，选择手动控制，则在按下测试后，按下快进、慢进、快退、保持键时，油缸实现相对应的功能，此时应注意力值的变化，以防拉力过大，损坏传感器发生危险情况。

电力工器具力学性能试验机2023已更新(今天/价格) <西双版纳>天正华意电气设备有限公司

西双版纳绝缘鞋手套耐压装置试验机操作说明用导线将接地端与试验室的地线可靠连接。8.2 高压试验变压器的高压输出端接在侧面红色端子高压输入端。8.3 测量装置用电源线接通220V电源，进入充电状态，“充电”、“电池电压”指示灯点亮，打开电源开关，开关中的灯点亮，无线传输旁边的指示灯1秒后开始间隙闪烁，这试验机上有8个通道的电流显示“00.00”，因还未加电流，显示应该均为“00.00”，试验机上电流显示单位为mA。.8.4 绝缘靴的安装：大的不锈钢矮盘放在地上，用自来水（使其导电）放在不锈钢矮盘上，将绝缘靴浸在水上，绝缘靴内倒入适量钢珠（铺满靴底，其高度不小于15mm），把铁链放入鞋内并接触到钢珠。8.5 绝缘手套的安装：将不锈钢桶放在托盘上，桶内装入约半桶电阻率不大于100Ω·m的水(一般用自然水即可)，在被试手套内注入相同的水然后将手套浸入不锈钢桶中，使手套内外水平面呈相同高度，手套应有90mm的露出水面部分，这一部分应该擦干，把铁链放入手套中，使其浸入手套内的水中。九、电流脱扣机构9.1 本部分的主要功能是当电流大于试品设定泄漏（一般在15mA）电流或击穿时链条会自动动脱落方便判断不合格试品. 9.2 分断脱扣控制器上使用12V蓄电池供电，当泄漏电流大于设定电流值时内部电路驱动电磁铁动作，链条电极随之脱落，自动拉开距离从而断开高压，由此判断不合格试品。 十、蓄电池的维护 使用中，电池电压的指示灯仅一个亮时应停止工作，及时充电，避免蓄电池放电过度而损坏。电池长时间不用，应1-2个月对其进行一次充电，以延长其寿命。一般蓄电池的的寿命约300次。发现充满的电池很快用到电压低的现象，说明电池容量变小了，可更换电池。电池是12V免维护铅蓄电池。更换蓄电池需要打开试验机上盖，取出旧蓄电池，换上新电池固定，把旧电池上的两根引线（带插片）分别接到新电池上，注意红线接正极，黑线接负极。要保证插头良好接触。十一、充电说明试验机在高压试验前需充电。用充电器插到试验机充电插口中，通上220V电即可为电池充电，“充电”和 “电池电压”指示灯亮。随着电池电量的不断增加，“电池电压”指示灯会一个接着一个的被点亮。电池充满时“充满”指示灯亮。一般充电需2-8小时。电池长时间不用，应1-2个月对其进行一次充放电。

西双版纳绝缘鞋手套耐压装置 全自动绝缘靴（手套）测试装置静卧式拉力试验机技术条件书1、产品名称、规格型号、及图片产品名称：静卧式拉力试验机规格型号：TH-II-200KN产品图片：2、产品制造所遵循的先关标准GB2900 电工名词术语《电力工器具性试验规程》GB/T3159-92 《液压式试验机》GB/T2611-92《试验机通用技术要求》GB/T2423.8-1995电工电子产品基本环境试验规程GB4793-1984电子测量仪器要求GB156 包装贮运标志3、总体技术功能静卧式拉力试验机。外型美观、结构合理、技术含量高，测力系统采用全电脑控制、它由高精度传感器彩显打印，执行机构由液压系统来完成，它适用广泛，可用于，钢缆绳缆、绝缘绳、葫芦双钩滑车组等各类起重工具拉力试验，还可以为其它器具、线路金具、绝缘瓷瓶串等机械静荷试验，可靠，使用方便。可以满足拉力试验的要求它具有以下功能：1、该试验机具有力值、静负荷保持时间均可任意设定2、自动修正载波动力值，当试验达到预定时间，计算机会发出指令，自动卸荷。3、计算机判断测定数据试验结果合格与否并由打印机自动输出试验要求的全过程。4、主要技术参数：1、系统测试精度：优于1％F.S?2、系统控制精度：优于10％???3、采样速率：可达100Hz?4、负荷：200KN???5、电源：三相四线380V 总长8.48米6、液压系统高压额定压力：15MPa高压额定流量：0.2L／min低压额定流量：4L／min?低压工作压力

电力工器具力学性能试验机2023已更新(今天/价格) <西双版纳>天正华意电气设备有限公司

西双版纳绝缘鞋手套耐压装置试验机操作说明用导线将接地端与试验室的地线可靠连接。8.2 高压试验变压器的高压输出端接在侧面红色端子高压输入端。8.3 测量装置用电源线接通220V电源，进入充电状态，“充电”、“电池电压”指示灯点亮，打开电源开关，开关中的灯点亮，无线传输旁边的指示灯1秒后开始间隙闪烁，这试验机上有8个通道的电流显示“00.00”，因还未加电流，显示应该均为“00.00”，试验机上电流显示单位为mA。.8.4 绝缘靴的安装：大的不锈钢矮盘放在地上，用自来水（使其导电）放在不锈钢矮盘上，将绝缘靴浸在水上，绝缘靴内倒入适量钢珠（铺满靴底，其高度不小于15mm），把铁链放入鞋内并接触到钢珠。8.5 绝缘手套的安装：将不锈钢桶放在托盘上，桶内装入约半桶电阻率不大于100Ω·m的水(一般用自然水即可)，在被试手套内注入相同的水然后将手套浸入不锈钢桶中，使手套内外水平面呈相同高度，手套应有90mm的露出水面部分，这一部分应该擦干，把铁链放入手套中，使其浸入手套内的水中。九、电流脱扣机构9.1 本部分的主要功能是当电流大于试品设定泄漏（一般在15mA）电流或击穿时链条会自动动脱落方便判断不合格试品. 9.2 分断脱扣控制器上使用12V蓄电池供电，当泄漏电流大于设定电流值时内部电路驱动电磁铁动作，链条电极随之脱落，自动拉开距离从而断开高压，由此判断不合格试品。 十、蓄电池的维护 使用中，电池电压的指示灯仅一个亮时应停止工作，及时充电，避免蓄电池放电过度而损坏。电池长时间不用，应1-2个月对其进行一次充电，以延长其寿命。一般蓄电池的的寿命约300次。发现充满的电池很快用到电压低的现象，说明电池容量变小了，可更换电池。电池是12V免维护铅蓄电池。更换蓄电池需要打开试验机上盖，取出旧蓄电池，换上新电池固定，把旧电池上的两根引线（带插片）分别接到新电池上，注意红线接正极，黑线接负极。要保证插头良好接触。十一、充电说明试验机在高压试验前需充电。用充电器插到试验机充电插口中，通上220V电即可为电池充电，“充电”和 “电池电压”指示灯亮。随着电池电量的不断增加，“电池电压”指示灯会一个接着一个的被点亮。电池充满时“充满”指示灯亮。一般充电需2-8小时。电池长时间不用，应1-2个月对其进行一次充放电。

西双版纳绝缘鞋手套耐压装置试运行■本试验台具有以下功能：1、被测试件的泄漏电流值及试验时间可人工设定；2、可遥控升高测试电压或降低测试电压，也可遥控停止；3、测试过程结束后，自动完成降压过程；4、具有过电压保护功能；5、采用遥控自动化操作，高低压分离，可靠；6、采用不锈钢专用容器，可同时检测1-6个靴手套试件；7、具有低压侧和高压侧双过流保护功能；8、具有不合格试件指示功能；■接好地线和总电源后，将六根导电杆全部取下，开始试运行：1、按下控制电源旋钮，接通控制电源。2、操作人员离开机体，用遥控器进行操作。先按下“A”键，看高压表的数值是否增大？再按下“B”键，看高压表的数值是否减少？如正常，一直按下“A”键，进行升压，升到一定值时（如8KV）松开“A”键，按下“C”键，此时定时器开始工作，当测试时间到达后，试验台开始自动将电压降到零。证明试验台工作正常。3、再一直按下“A”键，进行升压，当升到保护电压值上限时，设备停止升压。3、在一只盘状容器中加入一半水，放在一号工位，注意底部和绝缘板上的螺丝接触好。将一根导电杆穿过导电方管，拧动星形把手，调节导电杆的位置，使导电杆和盘状容器中的水相接触。按下控制电源旋钮，接通控制电源。4、操作人员离开机体，用遥控器进行操作。先按下“A”键，此时高压表的数值在增大，一号电流表的数值也在增大。一直按下“A”键，进行升压，当一号电流表的数值升到保护电流值时，主回路断开，闪光报警灯亮，一号工位的指示灯J1也亮。证明一号工位过电流保护正常。此时试验台自动降压，待零位指示灯亮按箭头方向旋转控制电源旋钮，断开控制电源。5、同样分别对2至6号工位进行过电流保护测试。6、在测试过程中，按下“D”键，主回路都会断开，闪光报警灯亮，此时试验台自动降压，待零位指示灯亮后，断开控制电源。

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

西双版纳绝缘鞋手套耐压装置绝缘靴试验方法16.1 常用绝缘靴试验绝缘靴性试验的电压是15kV，保持1分钟，泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。16.2 其它试验其它试验时，试验方法同上，仅在电压和泄漏电流两个参数上有区别：试验电压可根据用户需要自定，保持1分钟，泄漏电流机器设定不大于10mA者为合格，用户可根据具体情况自行判定（或参照附录的国标）。十七、绝缘手套试验方法17.1 低压型绝缘手套试验：低压型绝缘手套性试验的电压是2.5kV，保持1分钟，泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的 默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。17.2 高压型绝缘手套试验该试验的方法同7.1，仅在电压和泄漏电流两个参数上有区别：高压型绝缘手套性试验的电压是8kV，保持1分钟，泄漏电流不大于9mA者为合格。十八、常见故障及其排除序号故障描述故障排除方法1打开测量装置后，信号发送指示灯不亮或常亮电池电压太低，应及时充电；重新开机，使其进行上电复位。测量装置充电时充电指示灯不亮 检查电源插座里的保险丝是否烧毁操作箱打开电源后无反应检查电源插座里的保险丝是否烧毁5 试验机上电流表不显示电流表背后的插头或测控箱背后的供电插头松脱使用中测试数据明显不合理接地不良会引起仪器数据严重波动。应刮净地点上的油漆和锈蚀，务必保证0电阻接地！如果测量接地试品，试品地和仪器应共地连接，保持地电位一致。空气湿度过大空气湿度大会产生比较大的电晕，在不击穿的情况下可以正常试验8无线传输信号不正常如果试验过程中高压测试电流远大于低压测试电流，或相反，请检查无线传输

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

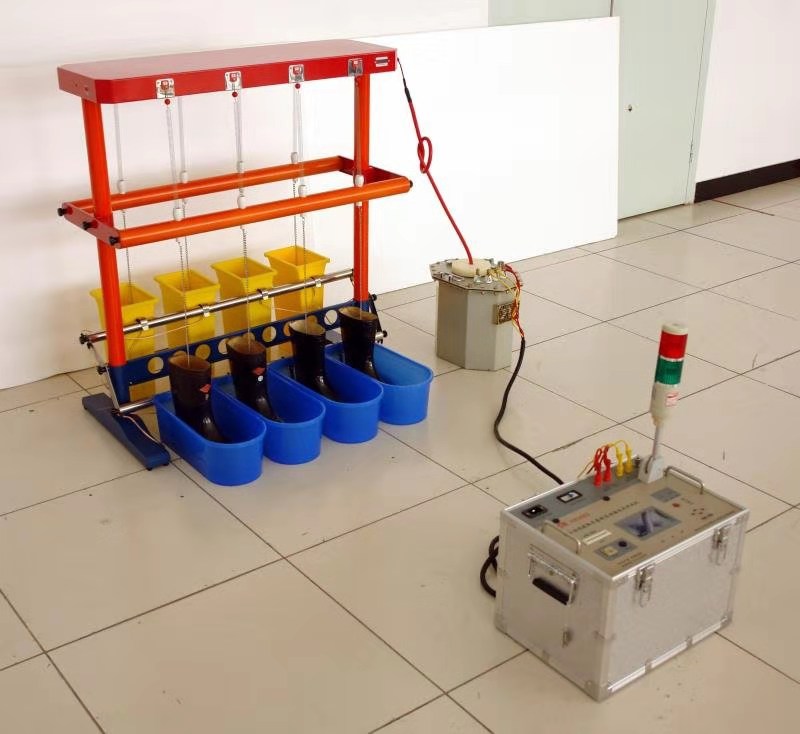

西双版纳绝缘鞋手套耐压装置该试验装置是绝缘靴（手套）批量试验的专用设备。也可以对工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作，是理想的绝缘靴（手套）专用设备。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV-50KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。三、结构设计该产品分二部份组成：1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2. 绝缘靴（手套）操作箱。图3-1 绝缘靴（手套）操作箱图3-2 绝缘靴（手套）试验台四、主要技术参数1. 输入电压：AC220V 50Hz2. 输出电压：0-50kV 3. 容 量：5 kVA4. 测试数量：每次6只5. 测量数据：可显示打印每只被试品电压值；泄漏电流值6. 过流保护；过压保护；自定义时间、电压、泄漏电流值7. 液晶显示，全中文菜单操作，带打印8. 测量准确度：电压±2％（±3个字）电流±2％（±3个字）9. 质量：绝缘靴（手套）操作箱28Kg

电力工器具力学性能试验机2023已更新(今天/价格) <西双版纳>天正华意电气设备有限公司

西双版纳绝缘鞋手套耐压装置进行本项试验前，需确定仪器系统配置有绝缘杆耐压试验功能，并配套应用绝缘杆耐压测试架试验，否则不能进行本项试验。试品参数设定项中，“试品类别”选择“绝缘杆类”。“试验电压”根据试品实际需要设定。进入“主菜单”，选择“全自动耐压试验”项，按“确认”键进入耐压试验子菜单。设定各试验参数值，“试验时间”按国标要求设定为“60S”；“测量变比”按配套使用的交流升压器实际高压输出比测量变比进行设定。设定好参数后，按“确认”键保存并进入试验状态。警示灯绿灯灭红灯亮。闭合测试仪面板试验电源开关，按“确认”键开始试验，接触器吸合，测试仪自动升压，升至设定电压值后保持电压并开始计时。计时时间到，仪器自动降压并保存试验数据。本套设备可同时进行8根绝缘杆耐压试验，试验过程中，若其中一根发生闪络或放电等，应立即按“急停”键停止试验。将耐压测试架放电后，剔除异常的绝缘杆，对其余的继续重新进行试验。4.2.5系统设定进入主菜单，选择“系统设定”项，按“确认”键进入系统设定程序。使用“∧”、“∨”键选择设定项，根据屏幕提示分别进行高压分断自检、时间设定、系统校准、系统校验、测量线圈设定等项目的设定。4.2.5.1高压分断自检选择“高压分断自检”项，按确认键进入高压分断自检程序开始自检，8路分断机构依次断开。 4.2.5.2时间设定进入“时间设定”子菜单，根据屏幕提示，使用“”键选择修改的时间参数，使用“∧”、“∨”键进行时间参数的加减。确定当前年、月、日及时间。设定完成按“确认”键保存并返回系统设定菜单。4.2.5.3系统校准仪器采用高智能化测量方式，具有软件自动校准功能，摈弃了采用电位器调校的方式，不会产生因电位器老化或振动阻值改变降低测量精度，可保证仪器的长期稳定。注意：仪器出厂前进行了严格的校准和老化，用户不具备校准条件，请勿进入系统校准程序。4.2.5.4系统校验本项功能专为仪器检定设置，应用单相标准电源和单相校验仪进行检定。选择“系统检验”项，按确认键进入系统校验程序。接线如图3，需打开仪器底部固定螺栓将仪器拉出外包箱进行校验接线。泄漏电流的校验需将测试仪主机和高压泄漏电流测控仪联机测试，通过红外信号传递泄漏电流测试数据。

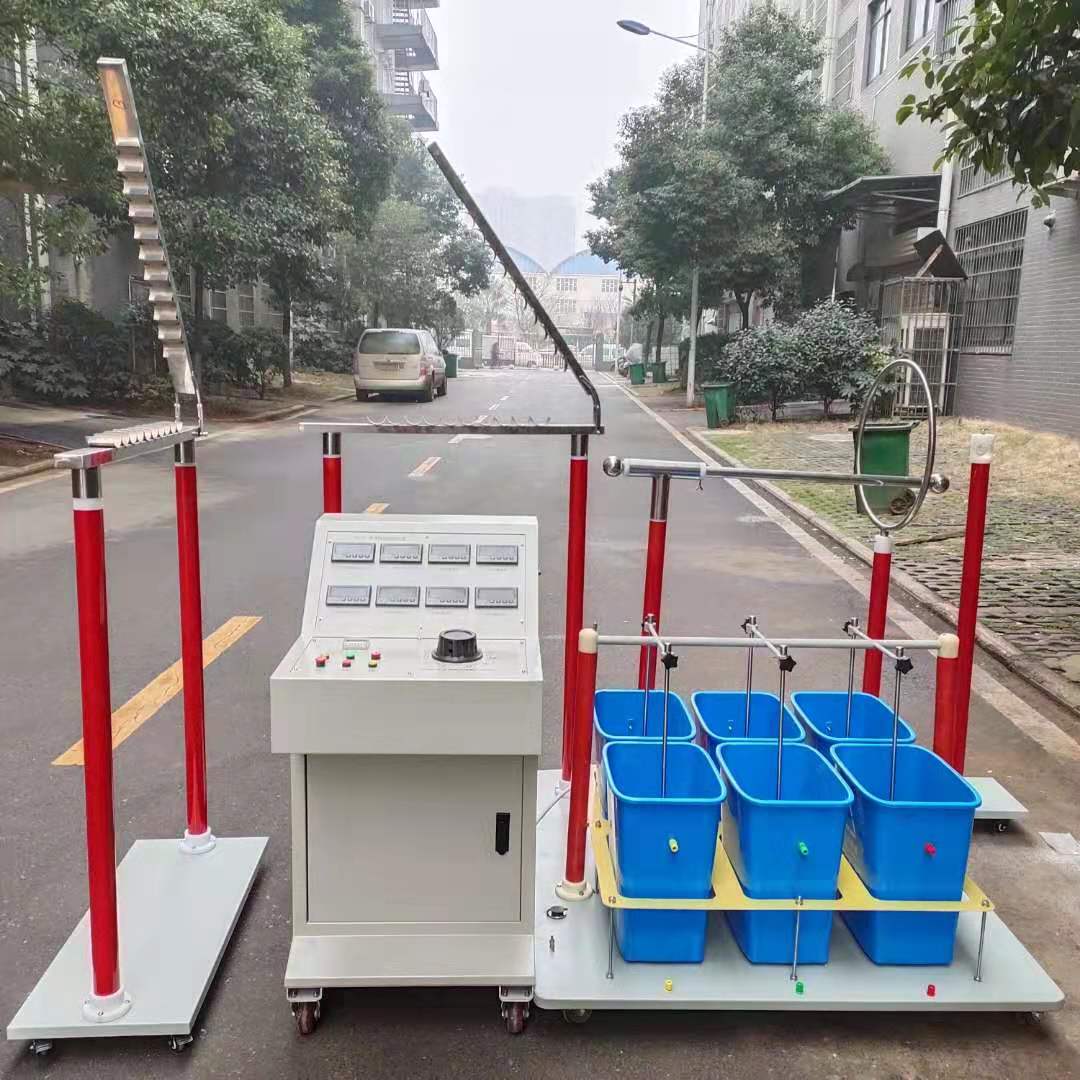

西双版纳绝缘鞋手套耐压装置试验台介绍■整体介绍：·绝缘工器具试验台是用于试验绝缘靴、绝缘手套专业测试设备。它符合电力公司《电力工器具性试验规程》（国电发DL/T 1476-2015）要求。·试验台由机体、遥控器和干式变压器、仪器箱、试验容器等几部分组成。试件容器采用不锈钢制作，结构合理，外型美观；机体采用静电喷涂，防潮防腐；采用遥控器进行远程操作，高低压分离，可靠，技术含量高。·本试验台具有自动化程度高，测试精度高，控制功能强大，且操作简便，可靠。应用本系统将极大地提高检测工作效率。·绝缘工器具试验台广泛适用于供电、发电等电力企业，按《规程》要求对绝缘靴、绝缘手套等进行智能化绝缘性能性试验。■试件容器介绍：·试件容器有两类：六只盘状的容器用于测试绝缘靴；六只桶装的容器用于测试绝缘手套。结构合理，外型美观。■遥控器介绍：·遥控器上有一个指示灯和四个按键。·指示灯发出红光表示有按键按下，如红光暗，表示遥控器电池欠压。·四个按键上分别标有数字A，B，C，D.它们的功能分别是：按下“A”，表示升高压。按下“B”，表示降高压.按下“C”，表示计时开始。按下“D”，表示紧急停止。简称为“A升B降C计D停”。■机体介绍：·机体里分为主回路，遥控回路，控制回路，电源端子和控制端子五大部分。·机体上为试件容器摆放位置和高压导入部分。·机体左侧为总电源插座和接地端子；·机体正面为显示和控制部分。排为六只电流表，分别对应显示六只试件的电流。单位是mA.第二排个是红色旋钮，它是控制电源开关。按下时接通控制电源，按箭头方向旋转它，为断开控制电源。第二个是黑色旋钮，它是控制绝缘靴和绝缘手套电压等级转换保护。

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

西双版纳绝缘鞋手套耐压装置注意事项1.该试验装置在试验过程中，操作人员应距离操作（空气中每米小于 20kV），工频耐压试验台必须可靠接地，接地电阻小于 0.1Ω。2.使用前应测试绝缘电阻，其绝缘电阻值应大于 2MΩ。3.使用前应检查各电气元件触点是否松动，接触是否良好， 各保护系统是否能正常工作。4.使用前，应将绝缘撑杆、电极、电极杆、盛水槽等各部位用酒精擦拭。5.试验完毕应将水放完，用棉布将各部位檫干。若长期不用时将水槽、电极杆、绝缘撑杆置于干燥通风处保存。6.工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质。7.必须由专业人员操作，并严格遵守操作程序。七、运输及保护1.本装置运输时，应外套塑料袋防潮，箱内四周垫有泡沫防震。2.搬运过程中，应防止硬冲击。3.本装置在相对湿度不大于 80％、无腐蚀性物质、干燥通风的场所保存。全自动绝缘靴（手套）测试装置是电力系统操作和检修必备的防护用具，DL408《电业工作规程》规定了绝缘靴及绝缘手套等常用工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。 仪器采用多路高压泄流测量 技术和红外数据通讯技术，实现了测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以测量多路高压泄漏电流，而且确保了试验人员的人身。 为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断 技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

西双版纳绝缘鞋手套耐压装置注意：1. 请在测量前仔细检查所有设置参数，非专业人员请勿随意修改参数。2. 请勿在测量过程中设置参数。九、打印说明试验完成后按 键进入打印程序，如图：如上图所示方可进行打印注意：1. 进行数据打印时，只能对当前测试的结果进行打印。 2. 用户在测试前直接进入打印状态进行打印，此时所打印出来的数据均为零。打印样式十、使用说明1. 将水槽注水（水槽整个三分之二），被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。2. 绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。 3. 检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的多芯电缆把操作箱同试验台相连接。4. 合上电源开关进入测量状态，系统自检几秒钟。5. 按下测试按钮请注意显示屏下方的提示，显示屏上的高压电压栏应有高压电压显示(kV)同时显示6路的泄露电流值(mA)。6. 在升压的过程中报警蜂鸣器会工作发出响声表示此时正在升压，请密切注视电压值和电流值。当电压升至设定电压值时，升压就会停止，此时就会自动计时，到时间后就会自动降压。(如图一)7. 注意观泄漏电流值，如有绝缘靴（手套）绝缘性能下降，此时该泄漏电流将有所指示。试验过程中如任何一路电流指示超出被试品规定的范围，系统就会自动切断高压电源，关掉电源开关找出相关原因再进行试验。8. 在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，其对应的数据将会反白显示并且被保持。系统将自动回零，以便下次试验。9. 每次做完试验后必须关了电源开关后，再打开电源开关做试验即可。使用条件1. 环境温度：0--40℃2. 海拔高度：＜1000M3. 相对湿度：＜85％4. 使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

西双版纳绝缘鞋手套耐压装置整个测试过程主要分为两个部分，一个是试件连接操作，另一个是单片机控制操作。试件连接操作总原则是针对不同试件用不同夹具将试件固定，以便进行下一步的控制操作。在试件连接操作中，龙门架上方中间连接座中的M12/16转接头连接小拉力传感器，传感器下再连接接M12/16转接头，在测试不同的试件时，这三个部件不需变动。以下针对常用试件的连接操作作出说明：1.长的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；用M16的螺栓将另一个尼龙轮安装在底板的中心位置；长的带和绳类连接在两个尼龙轮之间。2.短的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；将加长杆安装在底板的中心位置，用M16的螺母将另一个尼龙轮安装在加长杆上；短的带和绳类连接在两个尼龙轮之间。3.脚扣：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将脚扣安装在后面的模拟电杆上；将口字型的脚扣夹具套在脚扣脚掌部位；S钩带一头挂在M16的吊环螺母上，另一头穿过尼龙轮，挂在脚扣夹具的吊环上。4.升降板：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将升降板安装在尼龙轮中间；将升降板的钩子挂在M16的吊环螺母上。如果升降板绳索过长，可将绳索在上方尼龙轮上缠绕1-2圈，再将升降板的钩子挂在M16的吊环螺母上其他试件采用类似的连接方式将其固定。

西双版纳绝缘鞋手套耐压装置为了配合实施电网公司颁发的《电力工器具性试验规程》（即DL/T1476-2015），本公司根据多年的工器具试验经验，研制了力学机械性能实验设备。该机可以完成《规程》中规定的所有工器具（带、脚扣、升降板、竹（木）梯、帽）的力学性能性试验。本试验机由龙门液压架、帽试验台和包括单片机测控系统的控制柜组成，具备手动操作和自动操作系统。在自动操作系统中，通过键盘和人机对话可直接选择工器具名称进行性试验，也可自行设定参数进行其它种类器具的力学性能试验，所有的试验参数和操作提示、工作图线均显示在液晶屏上，试验结束后能打印出试验报告。性试验项目：1、大腰带（围杆带、围杆绳）2、小腰带（护腰带）3、脚扣4、升降板5、腰绳6. 竹（木）梯（选配）7. 帽本机也可自行设定参数做其他种类器具（如缓冲器和自锁器具等）的力学性能试验。本机特点：1、项目齐全，包括所有电力工器具的力学性能试验2、汉字菜单显示，人机对话操作3、加载平稳，无过冲现象，保护被测样品4、峰值记录（常用于帽和其他破坏性试验）5、可手动或/自动操作，操作方便、准确6、可自行设定参数做其他种类器具（如缓冲器和自锁器具等）的力学性能试验。技术参数拉力20KN小速度：30 mm /min（另分快、慢档）高度：2500mm 行程：1000 mm冲力：20KN准确度级别：1.0力值设定小示值：0.001kN电源：三相380V＋5％；50 Hz 安装尽寸： 控制柜：长1000mm， 宽750 mm，高1200 mm 受力架：长1020mm， 宽750mm，高1550mm帽：长600mm， 宽380mm，高1500mm

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

西双版纳绝缘鞋手套耐压装置试验机操作说明用导线将接地端与试验室的地线可靠连接。8.2 高压试验变压器的高压输出端接在侧面红色端子高压输入端。8.3 测量装置用电源线接通220V电源，进入充电状态，“充电”、“电池电压”指示灯点亮，打开电源开关，开关中的灯点亮，无线传输旁边的指示灯1秒后开始间隙闪烁，这试验机上有8个通道的电流显示“00.00”，因还未加电流，显示应该均为“00.00”，试验机上电流显示单位为mA。.8.4 绝缘靴的安装：大的不锈钢矮盘放在地上，用自来水（使其导电）放在不锈钢矮盘上，将绝缘靴浸在水上，绝缘靴内倒入适量钢珠（铺满靴底，其高度不小于15mm），把铁链放入鞋内并接触到钢珠。8.5 绝缘手套的安装：将不锈钢桶放在托盘上，桶内装入约半桶电阻率不大于100Ω·m的水(一般用自然水即可)，在被试手套内注入相同的水然后将手套浸入不锈钢桶中，使手套内外水平面呈相同高度，手套应有90mm的露出水面部分，这一部分应该擦干，把铁链放入手套中，使其浸入手套内的水中。九、电流脱扣机构9.1 本部分的主要功能是当电流大于试品设定泄漏（一般在15mA）电流或击穿时链条会自动动脱落方便判断不合格试品. 9.2 分断脱扣控制器上使用12V蓄电池供电，当泄漏电流大于设定电流值时内部电路驱动电磁铁动作，链条电极随之脱落，自动拉开距离从而断开高压，由此判断不合格试品。 十、蓄电池的维护 使用中，电池电压的指示灯仅一个亮时应停止工作，及时充电，避免蓄电池放电过度而损坏。电池长时间不用，应1-2个月对其进行一次充电，以延长其寿命。一般蓄电池的的寿命约300次。发现充满的电池很快用到电压低的现象，说明电池容量变小了，可更换电池。电池是12V免维护铅蓄电池。更换蓄电池需要打开试验机上盖，取出旧蓄电池，换上新电池固定，把旧电池上的两根引线（带插片）分别接到新电池上，注意红线接正极，黑线接负极。要保证插头良好接触。十一、充电说明试验机在高压试验前需充电。用充电器插到试验机充电插口中，通上220V电即可为电池充电，“充电”和 “电池电压”指示灯亮。随着电池电量的不断增加，“电池电压”指示灯会一个接着一个的被点亮。电池充满时“充满”指示灯亮。一般充电需2-8小时。电池长时间不用，应1-2个月对其进行一次充放电。

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

西双版纳绝缘鞋手套耐压装置整个测试过程主要分为两个部分，一个是试件连接操作，另一个是单片机控制操作。试件连接操作总原则是针对不同试件用不同夹具将试件固定，以便进行下一步的控制操作。在试件连接操作中，龙门架上方中间连接座中的M12/16转接头连接小拉力传感器，传感器下再连接接M12/16转接头，在测试不同的试件时，这三个部件不需变动。以下针对常用试件的连接操作作出说明：1.长的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；用M16的螺栓将另一个尼龙轮安装在底板的中心位置；长的带和绳类连接在两个尼龙轮之间。2.短的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；将加长杆安装在底板的中心位置，用M16的螺母将另一个尼龙轮安装在加长杆上；短的带和绳类连接在两个尼龙轮之间。3.脚扣：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将脚扣安装在后面的模拟电杆上；将口字型的脚扣夹具套在脚扣脚掌部位；S钩带一头挂在M16的吊环螺母上，另一头穿过尼龙轮，挂在脚扣夹具的吊环上。4.升降板：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将升降板安装在尼龙轮中间；将升降板的钩子挂在M16的吊环螺母上。如果升降板绳索过长，可将绳索在上方尼龙轮上缠绕1-2圈，再将升降板的钩子挂在M16的吊环螺母上其他试件采用类似的连接方式将其固定。

西双版纳绝缘鞋手套耐压装置整个测试过程主要分为两个部分，一个是试件连接操作，另一个是单片机控制操作。试件连接操作总原则是针对不同试件用不同夹具将试件固定，以便进行下一步的控制操作。在试件连接操作中，龙门架上方中间连接座中的M12/16转接头连接小拉力传感器，传感器下再连接接M12/16转接头，在测试不同的试件时，这三个部件不需变动。以下针对常用试件的连接操作作出说明：1.长的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；用M16的螺栓将另一个尼龙轮安装在底板的中心位置；长的带和绳类连接在两个尼龙轮之间。2.短的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；将加长杆安装在底板的中心位置，用M16的螺母将另一个尼龙轮安装在加长杆上；短的带和绳类连接在两个尼龙轮之间。3.脚扣：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将脚扣安装在后面的模拟电杆上；将口字型的脚扣夹具套在脚扣脚掌部位；S钩带一头挂在M16的吊环螺母上，另一头穿过尼龙轮，挂在脚扣夹具的吊环上。4.升降板：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将升降板安装在尼龙轮中间；将升降板的钩子挂在M16的吊环螺母上。如果升降板绳索过长，可将绳索在上方尼龙轮上缠绕1-2圈，再将升降板的钩子挂在M16的吊环螺母上其他试件采用类似的连接方式将其固定。

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

西双版纳绝缘鞋手套耐压装置该试验装置是绝缘靴（手套）批量试验的专用设备。也可以对工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作，是理想的绝缘靴（手套）专用设备。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV-50KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。三、结构设计该产品分二部份组成：1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2. 绝缘靴（手套）操作箱。图3-1 绝缘靴（手套）操作箱图3-2 绝缘靴（手套）试验台四、主要技术参数1. 输入电压：AC220V 50Hz2. 输出电压：0-50kV 3. 容 量：5 kVA4. 测试数量：每次6只5. 测量数据：可显示打印每只被试品电压值；泄漏电流值6. 过流保护；过压保护；自定义时间、电压、泄漏电流值7. 液晶显示，全中文菜单操作，带打印8. 测量准确度：电压±2％（±3个字）电流±2％（±3个字）9. 质量：绝缘靴（手套）操作箱28Kg

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

西双版纳绝缘鞋手套耐压装置试运行■本试验台具有以下功能：1、被测试件的泄漏电流值及试验时间可人工设定；2、可遥控升高测试电压或降低测试电压，也可遥控停止；3、测试过程结束后，自动完成降压过程；4、具有过电压保护功能；5、采用遥控自动化操作，高低压分离，可靠；6、采用不锈钢专用容器，可同时检测1-6个靴手套试件；7、具有低压侧和高压侧双过流保护功能；8、具有不合格试件指示功能；■接好地线和总电源后，将六根导电杆全部取下，开始试运行：1、按下控制电源旋钮，接通控制电源。2、操作人员离开机体，用遥控器进行操作。先按下“A”键，看高压表的数值是否增大？再按下“B”键，看高压表的数值是否减少？如正常，一直按下“A”键，进行升压，升到一定值时（如8KV）松开“A”键，按下“C”键，此时定时器开始工作，当测试时间到达后，试验台开始自动将电压降到零。证明试验台工作正常。3、再一直按下“A”键，进行升压，当升到保护电压值上限时，设备停止升压。3、在一只盘状容器中加入一半水，放在一号工位，注意底部和绝缘板上的螺丝接触好。将一根导电杆穿过导电方管，拧动星形把手，调节导电杆的位置，使导电杆和盘状容器中的水相接触。按下控制电源旋钮，接通控制电源。4、操作人员离开机体，用遥控器进行操作。先按下“A”键，此时高压表的数值在增大，一号电流表的数值也在增大。一直按下“A”键，进行升压，当一号电流表的数值升到保护电流值时，主回路断开，闪光报警灯亮，一号工位的指示灯J1也亮。证明一号工位过电流保护正常。此时试验台自动降压，待零位指示灯亮按箭头方向旋转控制电源旋钮，断开控制电源。5、同样分别对2至6号工位进行过电流保护测试。6、在测试过程中，按下“D”键，主回路都会断开，闪光报警灯亮，此时试验台自动降压，待零位指示灯亮后，断开控制电源。

<西双版纳>天正华意电气设备有限公司 电力工器具力学性能试验机2023已更新(今天/价格)

西双版纳绝缘鞋手套耐压装置保护措施 本套设备对试品及试验设备做了相应保护措施，仪器设有过流及放电保护，当出现过流或放电情况时仪器会提示“过流”。或“放电”。测试仪面板配置有“急停”按钮，有意外情况时可紧急停止试验，以保护试品及试验人员。7.售后服务7.1.本产品自售出之日起，一年之内免费维修。若非仪器正常使用情况损坏，酌收成本费。7.2.保修期外，终身维修，只收成本费。附图一、绝缘靴手套耐压试验接线示意图附图二、绝缘杆双段耐压试验接线示意图附图三、验电器及绝缘杆单段耐压试验接线示意图附表1 电绝缘皮鞋和电绝缘布面胶鞋的电性能要求（GB12011-2009）项目名称出厂检验性检验皮鞋 布面胶鞋 皮鞋 布面胶鞋测试电压（工频）表中所规定的泄漏电流值仅适用于绝缘手套，对复合绝缘手套另有规定。注1：N/a表示无适用值。注2：在正常使用时，其泄漏电流值会比试验值要小，因为试验时试品与水的接触面积比在进行带电作业时的接触面积大，并且验证试验电压比使用电压要高。注3：对于性试验(手套没有经过预湿处理)，泄漏电流规定值应相应降低2mA。附表4 绝缘杆试验项目、周期和要求项目周期要求说明工频耐压试验 1年 额定电压/KV 试验长度/m工频耐压/KV当变压器的输出电压值达不到试验电压值时，可分段进行试验，多分四段，分段试验电压值U ＝1.2×u总/4（u总为整体试验电压值）。
