西双版纳台区识别仪.测量三相电压、脉冲电流。12.仪器能显示出电压缺相的情况，自动在液晶屏给出提示。.仪器可对三相电压2－31次谐波进行测量。14.矢量图显示功能。仪器可将三相电压、三相电流的矢量关系图显示出来，方便检查低压用户计量装置的错接线情况。15.简单的示波器功能。仪器可以将三相电压、三相电流的实际波形图显示出来，使用者可对被测用户的波形情况一目了然。仪器具备自检功能，对因过压、冲击等原因导致部器件损坏情况出现时，仪器要对故障部分进行诊断并正确提示。17.仪器具备零火线自动识别功能，分机在进行台区或分支测试时，会自动识别零火线是否接对，并在屏幕上加以提示18.采用大屏幕真彩色全透液晶屏，阳光下依然清晰。中文及图形化显示，界面友好，显示直观，操作简单。19.导电硅胶按键操作模式，设计合理、操作简便，其寿命长、灵敏度高，避免了触摸屏方式在使用一段时间后容易发生故障导致无法操作，或操作灵敏度差而影响用户的正常使用仪器可将台区归属测试结果以记录的形式保存下来，包括：测试日期、测试时间、台变编号、电表编号、所属相别。21.测试记录可以通过U盘等移动存储设备拷贝到后台管理计算机，进行集中管理，能对数据记录进行分类统计，便于营销部门真实掌握各户的台区归属、相别归属、分支归属等信息；正确统计负荷分配情况、线损率等信息。22.为了保障操作的性，仪器具备多重保护。电源回路具备独立且可快速更换的保护元件。设备应用中当接线时误接入线电压后，仪器确保无损坏并对误接线情况进行提示，并且仪器不能执行测试操作。

<西双版纳>天正华意电气设备有限公司 西双版纳低压变台负荷台区用户识别仪可定制厂家

西双版纳台区识别仪产品简介配变台区识别仪由主机和手持分机及相关辅件组成，主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术，在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。2 功能特点（1）多模识别方式：三种识别模式可选，可满足不同现场需要。（2）分支识别：可判断某用户所属用电分支（开关），功能更实用。（3）相别识别：可判断某用户所属台区的哪一相，显示直观。（4）线路压降显示：可同屏显示主机侧（变压器低压侧）的出口电压和被测用户220V接入端口电压，得到用户供电线路上的电压降幅值，为合理调配平衡载荷提供一手数据。（5）存储量大：可存储至少800组被测用户信息，并可随时查阅。数据导出功能：主机具有USB数据接口可以将所有被测用户的信息导出，便于台区信息的整理和统计。（6）主机外箱塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能外形美观，整机重量轻，方便现场使用。（8）主机与分机均采用大屏幕点阵式液晶显示屏，全部简体中文显示，操作直观简便一目了然。（9）整机配置附件齐全，可满足不同现场的多种需要。（10）多模识别方式，可准确判断用户所属配变台区或所属用电电路分支（开关），识别准确度达到100％，信号强度高，传输距离远。 （11）主机与分机的配置数量灵活，由于主机与分机的号码可以通过键盘随意设定，从而实现复杂条件下的多台配变（开关）供电区域的用户识别。（12）主机与分机均具有记忆功能，一次设定好工作模式后，再次开机无需重新设定工作模式。（13）具有端口电压与用户端电压及线路压降同屏显示功能，方便对比压降，为合理调配平衡负荷提供参考。（14）主机、分机都具有误接电源保护和报警提示功能，当220V电源被误接380V时，电路会自动判断并切断内部电路，同时发出声光报警提示。（15）主机工作电源两种方式可选，测试电压线借电工作及外挂直流电源模块。（16）主机主电路采用高速处理器具有极强的数据处理能力和强大的存储能力，可以存储至少800组测试数据，并可随时查阅，并可以通过USB数据接口将存储的数据结果导出。3 技术参数通讯方式：低频过零通信技术。距离：3km电流测试距离：≥5km工作电压：AC220V±10％，频率50Hz主机功耗：≤6W分机功耗≤2W，工作功耗不大于10W电压、电流测量精度：1％识别准确度:钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)工作环境温度：-30℃~70℃工作环境湿度：≤93％RH

<西双版纳>天正华意电气设备有限公司 西双版纳低压变台负荷台区用户识别仪可定制厂家

西双版纳台区识别仪 数据查询及操作单击主菜单“数据管理”-〉“数据查询”，打开“数据查询”窗口，可以通过“测试时间”、“台区变压器编号”、“用户电表编号”、“电表量程”四项来查询数据库中的数据。由于台区内数据记录一般都比较多，难以在该数据窗口中完全显示，有些数据并未在该窗口中显示，但是打印时，可以完全打印。如需要打印某台变中的电表详细记录时，选中台变记录，单击“打印”按钮（或者，直接在记录上双击鼠标），将打开打印报表的预览窗口。单击预览窗口的打印机按钮，便可以打印该报表了。报表内容非常详细，包括所打印台变中电表的详细信息和统计结果等记录数据。当需要删除某台变的所有记录时，选中那条记录，单击上方的“删除”按钮，便可删除该台变中的所有记录。如只是要删除某台变中的一条电表记录时，请在电表详细记录中选中要删除记录，单击右下方的“删除”按钮，便可删除该条电表记录，同时，其所在变压器的统计数据将改变。数据删除后无法恢复，请谨慎操作！此外，该页面可以显示变压器各相中所按电表的数量、以及各相中各种量程的电表的数量。单击“显示统计数据”按钮即可显示。

<西双版纳>天正华意电气设备有限公司
西双版纳低压变台负荷台区用户识别仪可定制厂家 <西双版纳>天正华意电气设备有限公司

西双版纳台区识别仪主要功能载波测试：接收主机发送的电力载波信号，用于检测相别和压降。综合测试：分机可以接收到主机发送的电力载波信号是，提示用户可以发送电流脉冲，当用户发送电流脉冲后，主机一旦能够检测到该脉冲电流，将发送应答信息。此功能主要针对电力载波通讯存在串扰的情况下使用。可以的区分分机所在线路的台区、相序和压降情况；电流测试：发出一组电流脉冲信号；主机检测到信号发出应答载波信息，并显示相别情况。主要应用于电力载波通讯情况不好的时候，可以借助第三方通讯方式，通过分机发送电流信号，来看主机的接收结果情况。5.2 开关机在分机处于断电关机状态下，将随机所配分机测试线一端接入UL、UN另一端接入市电，将接通分机电源，分机开始工作。随后分机会进入主菜单界面（如图12、13所示），等待您下一步的操作指令 综合测试在分机的主菜单界面下，通过”键移动光标，使光标选中“1、综合测试”，单击“确定”键，进入综合测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入综合测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在综合测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的主机编号（即变压器编号）、被测线路所属相别等测试信息。如果主机修改量程为“零序电流”时，分机测试结果中的主机编号（即变压器编号）将增加显示分支信息。比如显示变压器表示的是此分机测试点属于编号为“1234”的主机（台区变压器），并且属于“A相电流钳”所钳的分支。

西双版纳台区识别仪第三章 技术参数3.1、测量标准?《GB/T 15945-2008 电能质量 电力系统频率允许偏差》?《GB 12325-2008 电能质量 供电电压允许偏差》?《GB/T 15543-2008 电能质量 三相电压允许不平衡度》?《GB/T 18481-2001 电能质量 暂时过电压和瞬态过电压》?《GB/T 14549-93 电能质量 公用电网谐波》?《GB 12326-2008 电能质量 电压波动与闪变》?《GB 24337-2009 电能质量公用电网间谐波》?《电能质量测试分析仪检定规程》?《GB/T 19862-2005电能质量监测设备通用要求》?《Q/ZDJ 31-2005电能质量分析仪订货技术条件》3.2、测量精度?电压(电流)谐波测试 A级?电压偏差误差 ≤0.2％?电网频率误差 ≤0.01Hz?三相电压不平衡度误差 ≤0.1％?基波电压(电流)相位误差 ≤0.50度?短时闪变值误差 ≤5％3.3、额定参数?工作电源 220V±20％/100V±20％，AC/DC，50Hz?交流电流 AC 200mA～5A或AC 50mA～1A?交流电压 450V3.4、过载能力?交流电流回路：2倍额定电流 连续工作10倍额定电流 允许工作10S40倍额定电流 允许工作1S?交流电压回路：1.2倍额定电压 连续工作3.5、允许环境条件?正常工作温度： -25℃～70℃?相对湿度 10％～100％?大气压力 70～110kpa3.6、抗干扰性能?静电放电抗扰度能承受GB/T 17626.2-1998标准Ⅳ级、试验电压8KV的静电接触放电试验。?射频电磁场辐射抗扰度能承受GB/T 17626.3-1998标准Ⅲ级、干扰场强10V/M的幅射电磁场干扰试验。?快速瞬变脉冲群抗扰度能承受GB/T 17626.4-1998标准Ⅲ级的快速瞬变干扰试验。?浪涌(冲击) 抗扰度能承受GB/T 17626.5-1999标准Ⅲ级、开路试验电压4KV的浪涌干扰试验。?电压暂降、短时中断和电压变化的抗扰度能承受GB/T 17626.11-1999标准70％UT等级的电压暂降、短时中断干扰试验。?振荡波抗扰度能承受GB/T 17626.12-1998标准Ⅲ级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的Ⅲ级振铃波干扰试验。?工频磁场抗扰度能承受GB/T 17626.8-1998标准Ⅲ级持续工频磁场干扰试验。

<西双版纳>天正华意电气设备有限公司 西双版纳低压变台负荷台区用户识别仪可定制厂家
西双版纳低压变台负荷台区用户识别仪可定制厂家 <西双版纳>天正华意电气设备有限公司

西双版纳台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。

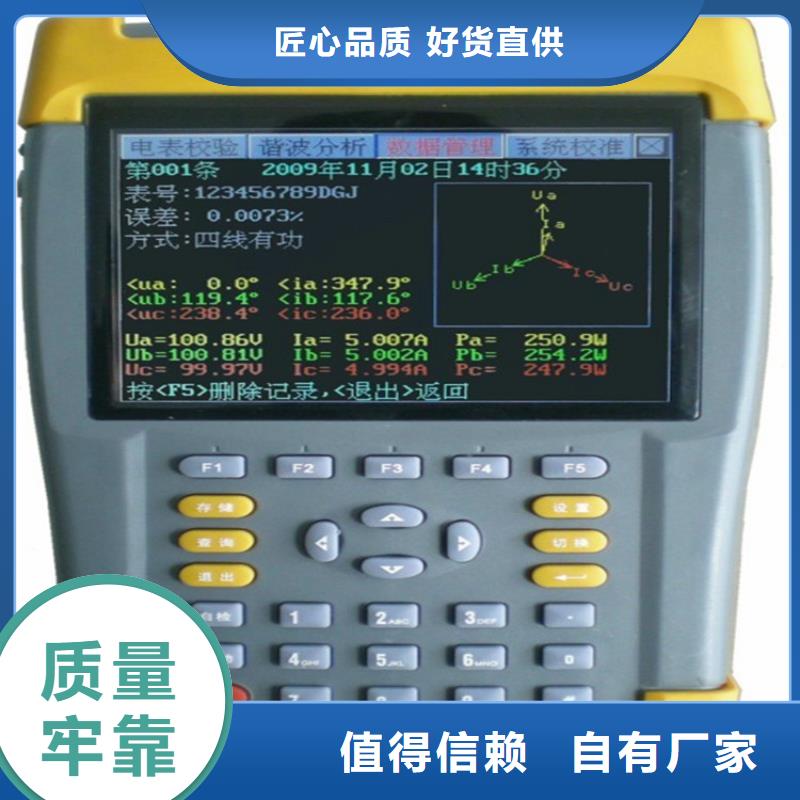

西双版纳台区识别仪键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：出厂调试时生产厂家使用，用户不需用到此键。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：其中F1在台区识别、分支识别、台变互测功能中做为发起方开始测试的确认键；在电测矢量、波形显示、频谱分析功能中做为锁定功能键（测试数据锁定为当前值，便于用户观察）；F2在电测矢量、波形显示、频谱分析功能中做为解除锁定功能键；其它键为保留功能键，暂无用。3、液晶界面液晶显示界面主要有九屏，包括主菜单、八个功能界面，显示内容丰富。(1)主菜单界面图四、主菜单当开机后显示图四所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、设备编号、当前日期时间、主分机设置类型。中部为功能菜单选项，共八项，包括：参数设置、台区识别、分支识别、台变互测、电测矢量、波形显示、频谱分析、历史数据。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。

<西双版纳>天正华意电气设备有限公司
西双版纳低压变台负荷台区用户识别仪可定制厂家 <西双版纳>天正华意电气设备有限公司

西双版纳台区识别仪 按上下键用来选择电流检测类型和钳表量程在进行用户表计接线检查（表户识别）时，必须选择“3.零序电流”。其他选项是作为检测仪器精度使用的，请您慎用。4.5 主机编号主机编号：可输入4位数字，用来设置主机编号。分机数量：表示一台主机配多少台分机，为9台。对于分机只接收载波模式下，无数量限制。图9按返回或确认键保存设置并退出。4.6 电参显示用来显示三相电压和三相电流值。4.7极性判别L:电网成感性条件下的接线判别。C:电网成容性条件下的接线判别。图10下边一行分别代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。确认接线正确之后请按返回键进入主界面，否则无法检测。5 分机使用说明图11 分机现场接线示意图5.1 主要功能表户测试：分机可以接收到主机发送的电力载波信号是，提示用户可以发送电流脉冲，当用户发送电流脉冲后，主机一旦能够检测到该脉冲电流，将发送应答信息。此为本仪器的主功能，即用来进行表户对应关系的测试。载波测试：接收主机发送的电力载波信号，用于检测相别和压降。脉冲测试：发出一组电流脉冲信号；主机检测到信号发出应答载波信息，并显示相别情况。主要应用于电力载波通讯情况不好的时候，可以借助第三方通讯方式，通过分机发送电流信号，来看主机的接收结果情况。5.2 开关机在分机处于断电关机状态下，将随机所配分机测试线一端接入UL、UN另一端接入市电，将接通分机电源，分机开始工作。随后分机会进入主菜单界面（如图12所示），等待您下一步的操作指令。

<西双版纳>天正华意电气设备有限公司 西双版纳低压变台负荷台区用户识别仪可定制厂家

西双版纳台区识别仪使用方法1、开始运行单击台区用户识别仪的数据管理系统1.0”-〉“型台区用户识别仪的数据管理系统1.0”便开始运行本软件。2、软件登陆由于本软件所存储的数据为主要资料，所以运行本软件后，首先您需要输入用户名和密码来登陆本软件。未经许可的人员不得擅自操作本软件。图七 系统登陆界面注意：软件安装后系统管理员的初始密码为“111”。登陆软件后请更改密码。图八 数据管理系统主界面3添加操作员、修改密码系统登陆后，进入本系统主界面。单击“系统设置”-〉“密码设置”，打开“密码设置”界面。如需添加新的操作员，请直接在“操作员”栏中直接输入新添操作员的用户名，并输入两次其要注册的新密码。确认无误后，单击“添加”按钮。即可添加成功。当需要删除操作员是，可以在“操作员”栏中选择要删除的操作员。选中后，单击“删除”按钮，即可删除该操作员。注意：操作员的添加、删除操作，只有“系统管理员”才有该权限。其他操作员无法进行这两项操作图九　　密码设置界面如需修改密码，单击“密码修改”标签，进入密码修改窗口，选择需要修改密码的用户名，并依次输入原密码、新密码。并且新密码需要输入两次，然后单击“确定”按钮即可。图十　　密码修改界面4、数据上传当在实验现场，通过台区用户识别仪测试台区线路并保存数据后，就可以将所保存的数据上传到本软件中，进行数据管理操作。这也是本软件的核心功能。数据上传之前，需要用数据线将电脑和台区用户识别仪的连接起来。数据线请使用我们为您配置的专用数据线。当数据线连接完毕后，单击主菜单“系统配置”-〉“串口设置”。打开“串口设置”窗口。选择正确的串口。图七 串口设置窗口说明：串口设置一般有几个串口可供选择，如图七所示，可以先选择其中一个串口，如果不能上传再依次选择其他串口。据此，选择正确的COM口。单击“确定”按钮保存退出。单击主菜单中的“数据管理”-〉“数据上传”，打开数据上传窗口，并点击“上传数据”按钮。此时，数据管理系统等待台区用户识别仪的的数据上传。此时，打开测试仪，进入主菜单，选择“6、数据上传”并点击确定，或直接单击“通讯”按钮，便可将仪器所保存数据上传。“数据上传”窗口将显示所上传数据的基本信息。当确认基本信息正确无误后，单击“保存数据”按钮，将上传数据保存到系统数据库中。同时“上传数据”列表框清空。 至此，数据上传操作完成

<西双版纳>天正华意电气设备有限公司 西双版纳低压变台负荷台区用户识别仪可定制厂家 西双版纳低压变台负荷台区用户识别仪可定制厂家 <西双版纳>天正华意电气设备有限公司

西双版纳台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。

西双版纳台区识别仪参数设置界面如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：工作模式、主机编号、钳表选择、通信强度、脉冲灵敏、分机编号、脉冲强度、通讯灵敏、设置日期、设置时间。工作模式 — 仪器本身的工作方式，可设置为：主机、分机、自动三种模式；当进行台区识别、分支识别、台变互测几项功能时起作用。主机编号 — 当多主机并列运行时，为了对主机加以区分，人为的给每个主机设置一个编号，可在1－6之间选择（按左右键切换），各主机的编号应互不相同）。设定了主机编号后，相应的该主机的各相柔性钳所对应的分支号就确定下来，例如：1号主机A、B、C相钳分别对应1、2、3号分支，2号主机的A、B、C相则对应4、5、6号分支，3号主机的A、B、C相对应7、8、9号分支……钳表选择 — 用来选择所需的电流钳的合适档位，以保证测量准确。共有2个电流档供选择：1500A柔性钳、7500A柔性钳。注意在未超量限的情况下应尽量选择接近需测试电流的档位。通信强度 — 指仪器做为主机时发送载波信号的强度，可在强、中等、弱三种之间选择（按左右键切换）。脉冲灵敏 — 指仪器做为主机时检测脉冲电流信号的灵敏度，可在1－8之间选择（按左右键切换），数字越小，检测灵敏度越高，值为2。分机编号 — 当多个分机同时运行时，为了对分机加以区分，人为给每个分机设置一个编号，可在1－6之间选择（按左右键切换），各分机的编号应互不相同。脉冲强度 — 指仪器做为分机时发脉冲电流的强度，可在强、中等、弱之间选择（按左右键切换）；值为中等。通讯灵敏 — 指仪器做为分机时检测主机所发出的载波信号的灵敏度，可在强、中等、弱之间选择（按左右键切换）；值为中等。设置日期 — 用来对日期进行设置，调整当前显示的年、月、日；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。设置时间 — 用来对时间进行设置，调整当前显示的时、分、秒；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。

<西双版纳>天正华意电气设备有限公司

西双版纳台区识别仪功能特点?采用功率、电流、相位甄别技术进行现场不停电测试。?可测试单相用户表计、用户负载和开关的对应关系。?标准配置应提供3只5A电流钳（钳表量程可任意扩展）。?采用大屏幕液晶，中文显示，操作设置方便简单。?可配置多个分机进行测试方便使用，从而提高工作效率。?采用高速DSP处理器，并具备电压、电流、功率、不平衡度测量和线路压降测试功能。?具备多重保护，确保操作的性。?为了保障操作的性，仪器均具备多重保护。3 技术参数?通讯方式：FSK方式127KHz电力载波，通讯速率：100BPS，距离：2.5km?电流测试距离：≥5km?工作电压：AC220V±10％?主机功耗：≤30VA?钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)?工作环境温度：-30℃~70℃?工作环境湿度：≤93％RH电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流(钳表)输入：黄色电流钳连接“Ia”，绿色电流钳连接“Ib”，红色电流钳连接“Ic”，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表，作为双向通讯的关键采集部件，必须放置到合理的位置才能起到关键作用。如上图所示，钳形电流表要分别钳到有疑问的用户表计尾端和相邻表计尾端，通常是钳零线（火线也可以）。电压线连接到表箱中的ABCN电压线上，当电表箱内为单相时，只连接仪器的Ua、Un到火线和零线。接好线后开机，修改量程为“零序电流”。

<西双版纳>天正华意电气设备有限公司
西双版纳低压变台负荷台区用户识别仪可定制厂家 <西双版纳>天正华意电气设备有限公司

西双版纳台区识别仪理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的稳定运行。电能质量分析仪采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网高达63次谐波分量、谐波总畸变率、三相电压不平衡度、电压波动和闪变、电压骤升、骤降、短时中断、电压偏差、频率；各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值等电能质量指标。

<西双版纳>天正华意电气设备有限公司 西双版纳低压变台负荷台区用户识别仪可定制厂家
<西双版纳>天正华意电气设备有限公司

西双版纳台区识别仪附录附录A：现场操作注意事项当主机仪器挂接在变压器的低压侧时，载波信号从主机发送出来，通过变压器可能会有一小部分信号耦合到高压侧，通过高压线传送到临近变压器，再通过临近变压器耦合到该变压器的低压侧，从而临近台区存在与在测台区相同的主机编号数据的可能。因此，为确保测试数据的准确性，建议采取将相邻的变压器都挂接上本测试仪器的办法即可。附录B：附件所有附件（标准件和选购件），都可向青岛天正华意电气设备有限公司或经正式授权的经销商订购。标准附件：名称数 量铝合金手提外箱一只手持终端 一台主机一台主机测试线（2m） 一副测试夹（红、黄、绿、黑各一只终端测试线一副选购附件：3m主机测试线 12m主机测试线5m主机测试线特殊用途测试夹附录C：一般保养和清洁（1）一般保养①请勿把仪器储存在或放置在液晶显示部分会长时间受到直接日照的地方。 ②请勿把仪器储存在或放置在潮湿、高温的地方。小心。请勿让喷雾剂、液体或溶剂沾到仪器上，以免损坏仪器。（2）清洁根据操作情况须经常对仪器进行检查，并用干净柔软的棉织物清洁仪器外表面。 小心。请勿使用水或任何具磨蚀性及化学清洗剂，以免造成人为的仪器损坏。

西双版纳低压变台负荷台区用户识别仪可定制厂家

西双版纳台区识别仪 仪器特点和改进1、使用简单，测试结果一目了然，携带方便，便于现场工作 电力台区查询仪采用FSK电力载波通信的方式，针对国内电力线路干扰特别严重的具体情况，采用独特技术方法，使每相的数据仅能在该相内进行传输，从而保证可靠的相序识别。抑制能力可达80db。具有极强的抗干扰性。因此，在实际使用中，既可以用于被测用户所属台区的查询，也可非常可靠的用于新装线路和旧线路改造时的相序识别，替代相序查询仪的使用。3、本仪器经过大量的现场测试，能可靠地在架空线和地下电缆线路上进行数据传输。通过安装多台本仪器的主机的办法来快速方便地解决不同规格、不同型号的变压器交叉时，用户所属台区不易分辨的问题，从而保证检测结果的可靠性。4、经实际检测，即使是在复杂的地下电力电缆条件下，绝大部分情况下无须中继，仍能可靠的检测。5、在电路的重要部分，均采用环氧浇灌密封工艺，使仪器能抗高温、耐低温、防震动、防爆、防潮。6、在人性化方面，采用加大屏幕、增加汉字显示、增加背光等方法来方便操作人员使用，特别是方便在楼梯间等光线暗淡的场合使用。7、机身采用高强度ABS材料，抗震、防摔性能大大提高。8、接线电缆采用特殊材料制成的高性能专用电缆及夹具，具有柔软、操作方便、接触电阻小、高绝缘、高性的特点。9、本仪器无须任何附加电源，操作简单方便。10、电力台区查询仪采用高性能和可靠性的型MCU重新设计的代码，使运行速度更快。软、硬件WATCHDOG的设计，使得仪器的可靠性更高。八、技术性能指标（1）数据传输方式：交流过零点ＦＳＫ调制，一对一的接收发送半双工通信方式（2）载波中心频率: 127KHz（3）传输速率：100BPS（4）接收灵敏度：≤1mv（5）带宽：8.77KHz（6）载波功率：≤2w（7）主机功耗：≤15w（8）终端功耗：≤2w（9）电源交流：220V±15％（10）环境温度：-30℃～70℃（11）相对湿度：≤90％RH本仪器通过电力工业电力设备及仪表质量检测中心检测，检测号为：2007015和2007016。仪器符合以下标准：

<西双版纳>天正华意电气设备有限公司 西双版纳低压变台负荷台区用户识别仪可定制厂家

西双版纳台区识别仪 仪器特点和改进1、使用简单，测试结果一目了然，携带方便，便于现场工作 电力台区查询仪采用FSK电力载波通信的方式，针对国内电力线路干扰特别严重的具体情况，采用独特技术方法，使每相的数据仅能在该相内进行传输，从而保证可靠的相序识别。抑制能力可达80db。具有极强的抗干扰性。因此，在实际使用中，既可以用于被测用户所属台区的查询，也可非常可靠的用于新装线路和旧线路改造时的相序识别，替代相序查询仪的使用。3、本仪器经过大量的现场测试，能可靠地在架空线和地下电缆线路上进行数据传输。通过安装多台本仪器的主机的办法来快速方便地解决不同规格、不同型号的变压器交叉时，用户所属台区不易分辨的问题，从而保证检测结果的可靠性。4、经实际检测，即使是在复杂的地下电力电缆条件下，绝大部分情况下无须中继，仍能可靠的检测。5、在电路的重要部分，均采用环氧浇灌密封工艺，使仪器能抗高温、耐低温、防震动、防爆、防潮。6、在人性化方面，采用加大屏幕、增加汉字显示、增加背光等方法来方便操作人员使用，特别是方便在楼梯间等光线暗淡的场合使用。7、机身采用高强度ABS材料，抗震、防摔性能大大提高。8、接线电缆采用特殊材料制成的高性能专用电缆及夹具，具有柔软、操作方便、接触电阻小、高绝缘、高性的特点。9、本仪器无须任何附加电源，操作简单方便。10、电力台区查询仪采用高性能和可靠性的型MCU重新设计的代码，使运行速度更快。软、硬件WATCHDOG的设计，使得仪器的可靠性更高。八、技术性能指标（1）数据传输方式：交流过零点ＦＳＫ调制，一对一的接收发送半双工通信方式（2）载波中心频率: 127KHz（3）传输速率：100BPS（4）接收灵敏度：≤1mv（5）带宽：8.77KHz（6）载波功率：≤2w（7）主机功耗：≤15w（8）终端功耗：≤2w（9）电源交流：220V±15％（10）环境温度：-30℃～70℃（11）相对湿度：≤90％RH本仪器通过电力工业电力设备及仪表质量检测中心检测，检测号为：2007015和2007016。仪器符合以下标准：
